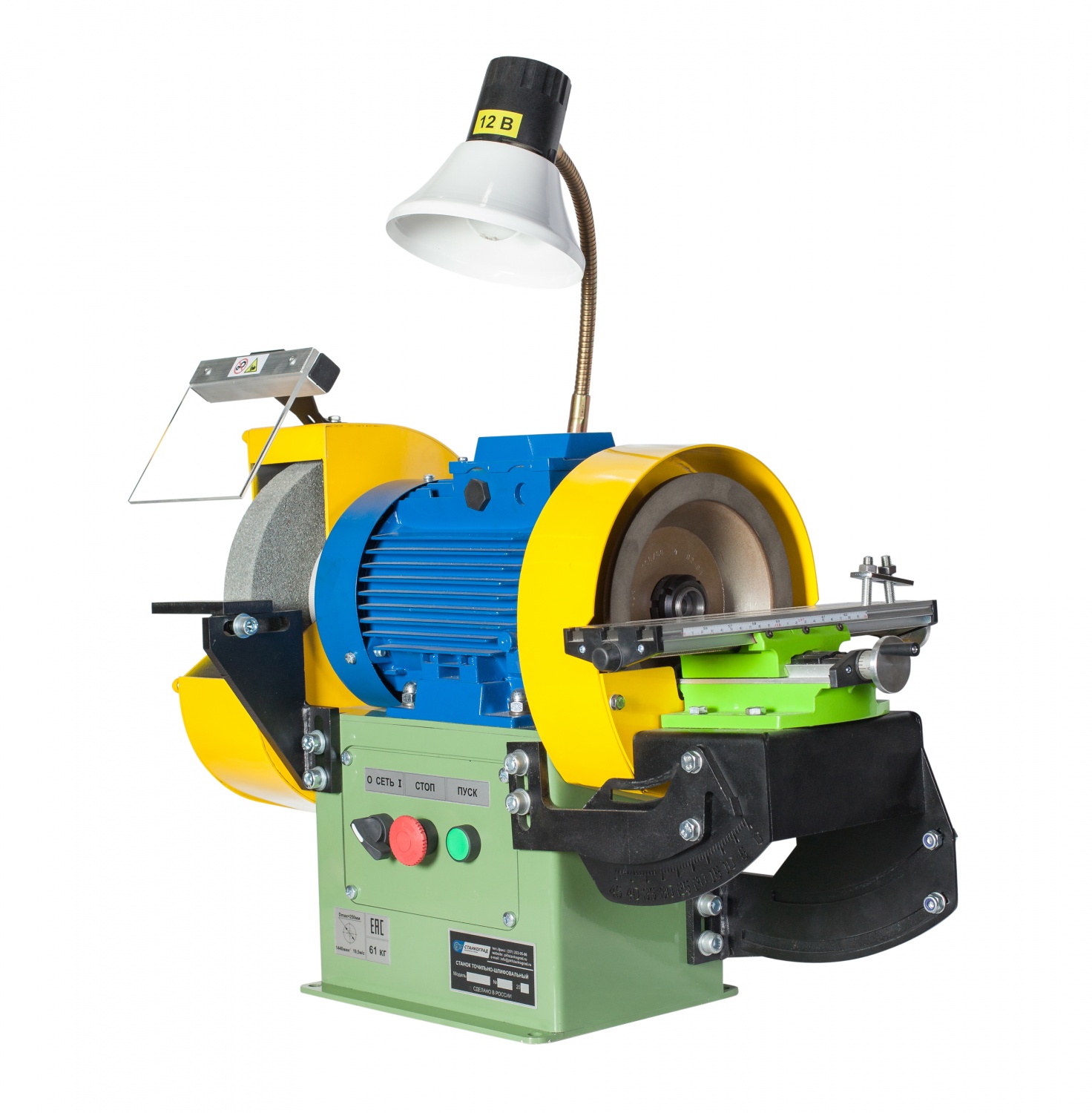

Станок точильно-шлифовальный ТШ-1М

Настольные точильно-шлифовальные станки ТШ 1М предназначены для выполнения:
сухой заточки инструмента  (сверл, резцов и пр.)
выполнения слесарных работ  (снятия заусенец, фасок и т.п.)
При применении соответствующих приспособлений станок может быть использован для шлифования и полирования изделий.

Работа на станках допускается только периферией шлифовального круга.

В части воздействия климатических факторов внешней среды станок изготавливается в исполнении УХЛ4 для категории размещения по ГОСТУ Р50786.

Технические характеристики:

ШЛИФОВАЛЬНЫЕ КРУГИ (ПО ГОСТ 2424-83)
Наружный диаметр круга, мм    250 / 200
Высота круга, мм    40 / 20*3
Посадочный диаметр, мм    32
Диаметр изношенного круга, мм    150
Класс неуравновешенности    кл.2 или кл.1
Высота центров кругов от основания, мм    322±
Частота вращения вала, мин-1    1500 1
Максимальная скорость резания, м/с    19,5
Мощность электродвигателя, кВт    2,2
Ток питающей сети переменный трехфазный    50 Гц 380 В
Габаритные размеры станка:
длина, мм    560±5
ширина, мм    380±5
высота, мм    540±5
Масса, кг    65
Надежность
Срок службы защитных экранов, лет, не более    2
Срок службы до первого капитального ремонта, лет    9
Ресурсы поточности в отработанных тыс. час.    19
__________________________________________________
1. Указана номинальная синхронная частота вращения асинхронного двигателя.
Фактическая асинхронная частота вращения указана на шильдике и в паспорте электродвигателя.

Комплект поставки:
Станок в сборе;
Шлифовальные круги (250х40х32 25А 1шт., установлены на станке);
Светильник местного освещения;
Защитные экраны (2 шт.);
Чашка алмазная 200х20х3х32 мм АС4 100/80
Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.
Условия эксплуатации

НАИМЕНОВАНИЕ ПАРАМЕТРА    ЗНАЧЕНИЕ
Климатическое исполнение по ГОСТ 15150-69    УХЛ 4
Температура окружающей среды, ºС    от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ºС, %, не более    80
Атмосферное давление, кПа    84..106,7
